Mae Zhejiang Dai's Printing Machine Co, Ltd yn un o gynhyrchwyr a chyflenwyr peiriant bagio fz-120 mwyaf dibynadwy yn Tsieina. Os ydych chi'n mynd i brynu peiriant bagio fz-120 disgownt swmp, croeso i chi gael dyfynbris o'n ffatri. Mae pob peiriant wedi'i addasu o ansawdd uchel a phris cystadleuol.
Paramedr Technegol
|
Cyflymder uchaf) |
40-70 bag y funud |
|
Maint mwyaf y pacio |
125 x 300mm |
|
Maint lleiaf y pacio |
58 x 70mm |
|
Trwch y pacio |
2-20mm |
|
Trwch ffilm |
0.04-0.06mm |
|
Max. diamedr y ffilm |
420mm |
|
Manyleb ffilm OPP |
Uchafswm (Uchaf): 129x300 mm Isafswm (Isafswm): 62x70 mm |
|
Pŵer modur |
8Kw |
|
Pwysau peiriant |
2200Kg |
|
Dimensiwn y peiriant |
4500x3200x1650mm |
|
Cyfanswm lled poced y ddwy ochr |
±7-8mm |
Cyfluniad
|
Peiriant bagio cyfres FZ-120 |
Model safonol |
|
1. Mae paneli wal integredig yn gwella cryfder strwythurol ac yn sicrhau diogelwch y paneli wal fuselage awyrennau. |
dadffurfiad-datganiad rhannau tueddol |
|
2. Defnyddio systemau rheoli manwl uchel i sicrhau bod y peiriant yn gweithredu'n llyfn a lleihau unrhyw gamweithio. |
Mae problemau'n debygol o godi yn ystod amser rhedeg |
|
3. Mae'r system gyfan yn mabwysiadu dyluniad modiwlaidd ar gyfer cyfluniad hyblyg. |
Mae datrys problemau yn anodd, ac mae rhannau'n anodd eu paru. |
|
4. Mae'r peiriant cyfan yn defnyddio cydrannau mecanyddol manwl uchel Tsieina XJ, French Schneider, a SMC. |
Mae gweithgynhyrchu cynnyrch manwl iawn yn gosod heriau sylweddol. |
|
5. pwysau ysgafnach a maint llai. |
Mae'n drymach ac yn cymryd mwy o le |
|
6. Mae'r cyflymder peiriant uchaf yn cyrraedd 70 uned fesul pecyn (yn seiliedig ar Fodel 120). |
Cyflymder araf, effeithlonrwydd isel |
|
7. Mae'r paneli wal wedi'u gwneud o ddur A3 (Q235A), sy'n cynnwys sythu amledd uchel ar gyfer cywirdeb a gwrthiant anffurfiad parhaol. |
Gall llawdriniaeth cyflym iawn am gyfnod hir arwain at dorri asgwrn |
|
8. Defnyddio systemau synhwyro manylder uchel i wella perfformiad diogelwch. |
yn peri rhai risgiau i weithredwyr |
|
9. rhyngwyneb sgrin gyffwrdd yn Tsieineaidd a Saesneg. |
Mae'r llawdriniaeth yn fwy cymhleth |
|
10. Mae'r gwregys gyrru wedi'i wneud o - ddeunyddiau gradd uchel i leihau cyfraddau methu. |
Mae'r llawdriniaeth yn fwy cymhleth |
|
11. Mae'r system yn cyflogi rheolaeth servo PLC gyda strwythur syml ond rhesymegol, gan alluogi lleoli manwl gywir a chyflym. Mae ei fecanweithiau servo, niwmatig a phŵer-diffodd yn sicrhau cywirdeb gwell. |
Bydd gweithrediadau cymhleth yn tarfu ar y broses ac yn ei drysu. |
|
12. Defnyddiwch reolwr tymheredd manwl uchel i reoli'r tymheredd yn fanwl gywir. |
Nid yw'r peiriant yn ddigon sefydlog. |
|
13. Gosodwch ddigon o freciau brys i sicrhau bod staff yn gallu amddiffyn eu hunain mewn pryd. |
Perygl gweithredol |
FZ-120 Peiriant Bagio Llawn Awtomatig yn Cydymffurfio
Nodyn: Mae unrhyw newidiadau mewn cynhyrchion cymwys oherwydd uwchraddio neu ddiweddaru offer yn addasiadau technegol safonol. Bydd y safonau cydnawsedd terfynol a'r gofynion gweithredu ar gyfer cynhyrchion ac offer yn cael eu llywodraethu gan delerau'r contract a lofnodwyd yn ffurfiol gan y ddau barti.
Nodyn: Cyflymder bwydo â llaw FZ-120 yw 35-45 pecyn y funud.
Cyflymder bwydo awtomatig peiriant (cyfluniad dosbarthwr cynnyrch) (pecynnau 45-70 y funud).
lluniad dadansoddiad s
Egwyddor gweithio-peiriant gwneud bagiau
Adran gwneud bagiau
1. Gosodiad bilen: Mewnosodwch y ffilm OPP wedi'i blygu i'r siafft chwyddiant, ei osod yn y man dynodedig, yna chwythwch y siafft gyda gwn nwy.
2. Dirwyn ffilm: Lapiwch ddwy ffilm OPP wedi'u plygu yn ôl yr angen, gan eu gwahanu'n fertigol ar y plât rhaniad. Yna dirwyn nhw i mewn i'r silindr braich swing bob yn ail, un ar ei ben ac un isod, nes bod y ffilm wedi'i chludo'n llawn i rholer rwber y system tensiwn ffilm a yrrir gan servo.
3. Rheolydd peiriant gwneud bagiau: Yn rheoli tymheredd y torrwr yn fanwl gywir, yn sicrhau pwysedd aer sefydlog a bwydo ffilm â llaw, ac yn gwarantu gweithrediad diogel y peiriant gwneud bagiau.
4 Tâp hunan-gludiog: Rhowch rolyn o dâp hunan-gludiog rhwng dau ddarn o plexiglass, sicrhewch y safle, a'i weindio o amgylch y cylch cadw sy'n arwain y tâp yn ôl ac ymlaen. Cysylltwch ef ag ymyl fer y ffilm OPP, gan sicrhau bod yr ymyl selio yn cyd-fynd yn union â'r synhwyrydd golau cod lliw. Tynnwch yr haen uchaf o'r tâp nad yw'n gludiog a'i weindio ar y modur casglu gwastraff. Bydd y modur yn actifadu'n awtomatig yn ystod gweithrediad y peiriant. Tâp gludiog hunan-Sgrip modur
5. Llafn torri: Rheoli'r llafn torri yn gywir i dorri'r bag yn feintiau priodol.
Adran pecynnu
Mecanwaith lledaenu: Defnyddir silindr i wasgaru'r ffilm ar y ddwy ochr, gan hwyluso mynediad cynhyrchion sydd angen pecynnu ar unrhyw adeg.
Porthladd sugno: Mae haen uchaf y ffilm yn cael ei chodi a'i lledaenu gan ddefnyddio cwpan sugno.
3. Sugno ffilm: Defnyddiwch bwmp gwactod i gynhyrchu gwactod, a thrwy hynny arsugniad haen isaf y ffilm o'r gwregys tyllog.
4. Bwydo deunydd: Gwthiwch y gadwyn-deunydd bwydo i mewn i'r bag ffilm.
5. Selio: Rhowch y cynhyrchion sydd angen eu selio neu ymyl gwasgu i mewn i'r brwsh selio ar gyfer selio.
lluniad dadansoddiadEgwyddor Servo Drive
Ffurfweddiad 1.Xinjie
dewisol
* Mae gan y peiriant cyfan gydrannau trydanol fel Tsieina XJ a Schneider Ffrengig i sicrhau gweithrediad sefydlog.
*Gall y system arddangos rhyngwyneb peiriant dyn arddangos amodau gwaith amrywiol mewn amser real. Pan fydd nam yn digwydd, bydd y system yn seinio larwm trwy uchelseinyddion lluosog ac yn atal y peiriant yn awtomatig, a all warantu diogelwch y peiriant.
* Xinjie a Schneider, dewiswch un.
Ffurfweddiad 2.Schneider
ceg dethol
lluniad dadansoddiadEgwyddor selio rhannol
Rhan selio
rholer sealoptional
* Rhowch y nifer gofynnol o becynnau yn yr adran gosodiadau paramedr. Unwaith y cyrhaeddir y maint rhagosodedig, bydd y ddyfais becynnu yn gweithredu'n awtomatig i ddosbarthu'r cynhyrchion.
* Cyfrifwch yn gywir nifer y cynhyrchion wedi'u pecynnu er hwylustod cwsmeriaid * Dewiswch rhwng selio rholer neu wregys.
Dewiswch gau gwregys
RHANNAU ALLWEDDOL O'R PEIRIANT PACIO
Y GWAITH PROSES DIAGRAM O'R PACIO PEIRIANT YN UG YN DILYN
Disgrifiad Llif
1.e Rhoddwyd ffilm rholio OPP yn y ffrâm fwydo, a rhoddwyd y llyfr yn y bin deunydd.
2. Mae'r ffilm Caniatâd Cynllunio Amlinellol yn cael ei chludo'n awtomatig i'r orsaf gludiog ar gyfer cymhwysiad gludiog hunan-, ac yna dyrnu awtomatig.
3. Mae'r gofrestr ffilm o'r peiriant gwneud bagiau yn cael ei gludo i'r adran torri poeth i gynhyrchu bagiau gorffenedig.
4. Mae'r cludfelt yn cludo'r deunydd i safle dynodedig y fraich robotig.
5. Mae'r manipulator yn agor agoriad y bag.
6. Mae'r fraich robotig yn gosod y llyfr yn y bag.
7. Mae'r cynnyrch yn cael ei ddanfon i'r orsaf selio i'w gau'n derfynol.
8. Mae'r cownter yn dechrau cyfrif ac yn cyfrif y llyfrau yn awtomatig yn ôl yr angen.
9. Yn olaf, mae'r llyfrau'n cael eu pacio mewn blychau.
Y DIAGRAM GWAITH CYFAN O PEIRIANT

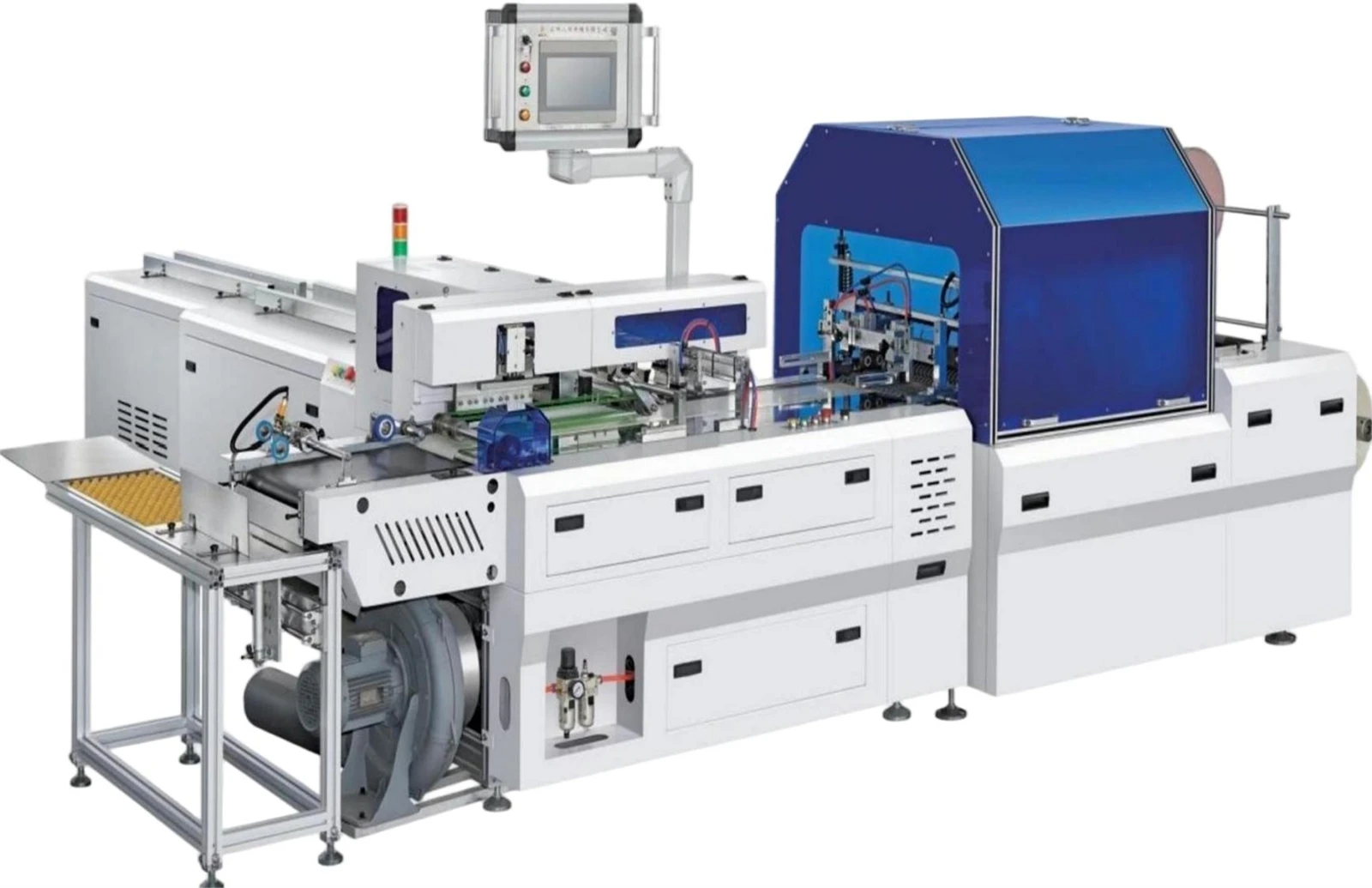

Arddangosfa Offer
ARDDANGOSIAD CYNNYRCH
Mae'r offer arloesol hwn, a ddatblygwyd gan ein cwmni trwy integreiddio technolegau domestig a rhyngwladol arloesol, yn gynnyrch technoleg uchel sy'n cyfuno systemau optegol, trydanol, niwmatig a mecanyddol. Mae'n gwella perfformiad ac effeithlonrwydd gweithredol yn sylweddol, gan fodloni gofynion pecynnu cyflym tra'n cynnal gweithrediad sefydlog a dibynadwy yn ystod-prosesu cyflymder uchel. Mae'r model yn ddelfrydol ar gyfer bwydo a phecynnu eitemau fel amlenni coch, llyfrau, llawlyfrau a chardiau cyfarch yn awtomatig. Mae ei fecanwaith bwydo awtomatig yn cynnwys addasiad hawdd, gan ganiatáu i ddefnyddwyr osod y maint pecynnu gofynnol yn uniongyrchol ar y panel rheoli.
